Stativrör

Stativbyggsystem

Med stativröret som grund kan du med hjälp av alla de övriga delarna bygga ett stativ. Systemet är enkelt att sätta ihop och fixeras med hjälp av plåtskruv. Komplettera med ändavslut i form av rörskydd i plast.

Varianter

Den här produkten har 6 varianter, klicka in på katalogen nedan för att se alla.

Katalog Ta kontakt
Material

FZS (Förzinkad sendzimir)

FZV (Förzinkad varm) - EN 10025-2 S235JR; Varmförzinkad enligt SS-EN ISO 1461

A4 (Rostfritt syrafast stål) - EN 10088-2 EN 1.4404

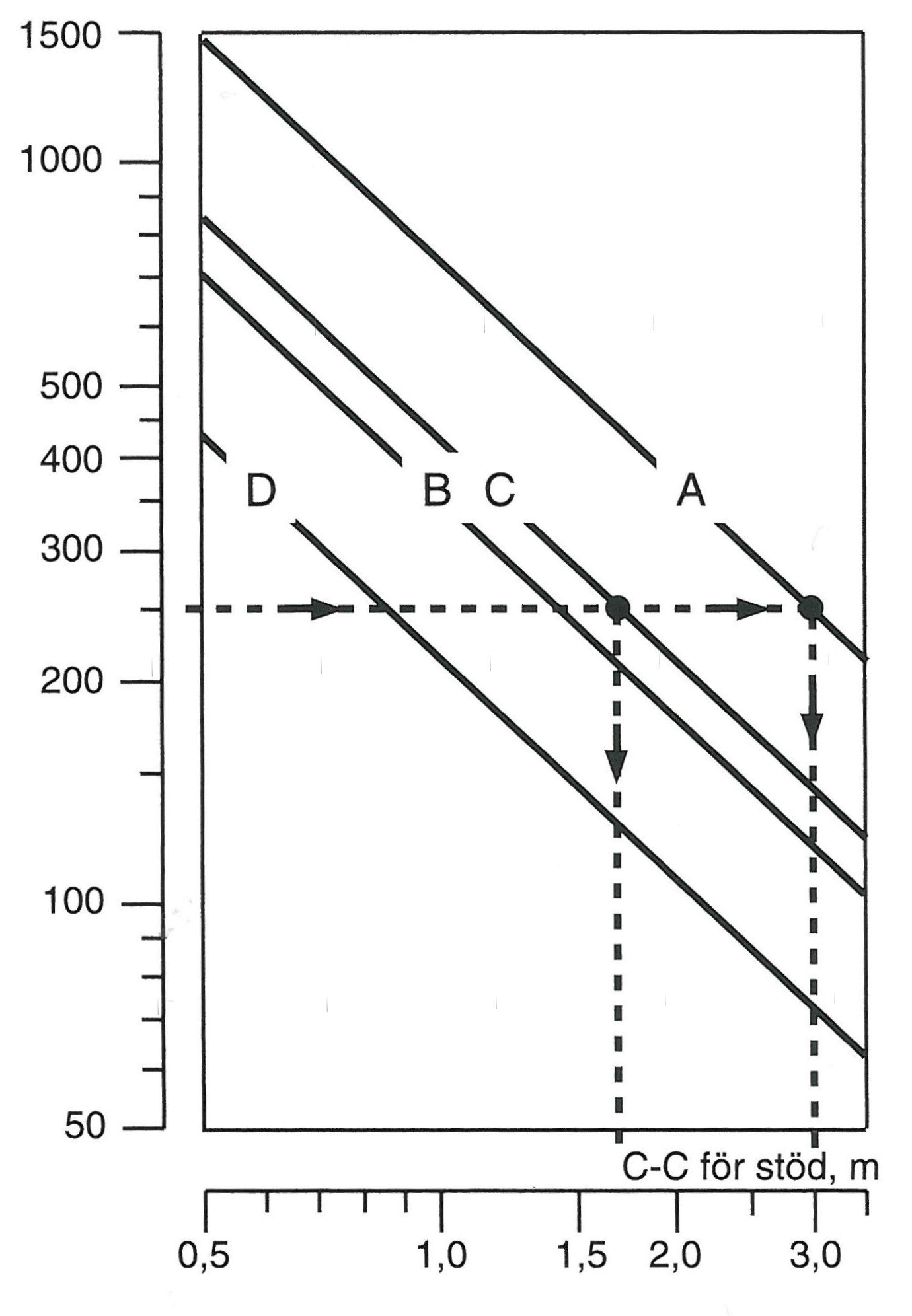

Belastningsdiagram belastning i kg.

Diagram Stativ
Beskrivning av belastningsdiagram

Belastningsdiagrammet visar maximalt tillåten belastning med avseende på böjkänning och tar inte hänsyn till nedböjning. Diagrammet anger maximalt tillåten belastning för olika avstånd mellan stödben, utan gränsbelastning enligt stålbyggnadsnorm, StBK-N1 statistisk last överskrids. Belastningsdiagrammet gäller för varje horisontellt rör med tillhörande stöd förutsatt att inga sidokrafter förekommer.
A= Utbredd, jämnt fördelad statisk last rör 45x45x2
B= Centrisk anbringad statisk punktlast rör 45x45x2
C= Utbredd, jämnt fördelad statisk last rör 35x35x1,5
D= Centrisk anbringad statisk punktlast rör 35x35x1,5
Exempel; Last 250 kg jämnt fördelad
Stativrör 45x45 ger max c/c mellan stödben 3,0 m
Stativrör 35x35 ger max c/c mellan stödben 1,7 m

Best nr RSK nr Dim mm Längd mm Utförande Korrosivitetsklass Antal/fp Brandklass Produktblad
0030 387 35 97 35x35x1,5 3000 FZS C1 1-100   VISA PRODUKTBLAD
0790 387 35 98 35x35x1,5 2000 FZS C1 1-100   VISA PRODUKTBLAD
0436 387 36 00 45x45x2 3000 FZS C1 1-100   VISA PRODUKTBLAD
5200 387 35 79 35x35x1,5  3000 FZV C4 1-100   VISA PRODUKTBLAD
5209 387 35 81 35x35x1,5  2000 FZV C4 1-100   VISA PRODUKTBLAD
4300 387 36 49 45x45x2 3000 FZV C4 1-100   VISA PRODUKTBLAD
0269 387 35 99 35x35x1,5  3000 A4 C5 1-100   VISA PRODUKTBLAD
